如何提取地形地貌的等高线

发布者:锦业模型 时间:2023-11-10

         废话不多说,直接上干货。地形地貌的等高线的生成必须要有该区域的高程数据,高程数据一般分为12.5m、30m、90m精度的,根据您地形范围大小选用合适精度的高程,如果您的范围过大,比如说一个县或者一个市,那么您选用30m或90m精度的就足够了,如果选用12.5m精度的,生成的等高线文件会非常大,导致在后期使用中非常卡顿(顶级配置电脑除外)。

地形地貌高程图

        高程数据的获取要用第三方付费GIS软件(如果您使用频率不高大可不必花高价购买一些GIS软件,可联我们为您提供)。目前业内常用的地形数据格式有img,tif,grp及dem,其中dem在地形表达中能力最强,效果最好。

      获取到高程数据以后用Global Mapper软件打开,先把坐标投影软换成UTM(工具-配置-投影),大多数设计软件都兼容UTM投影。

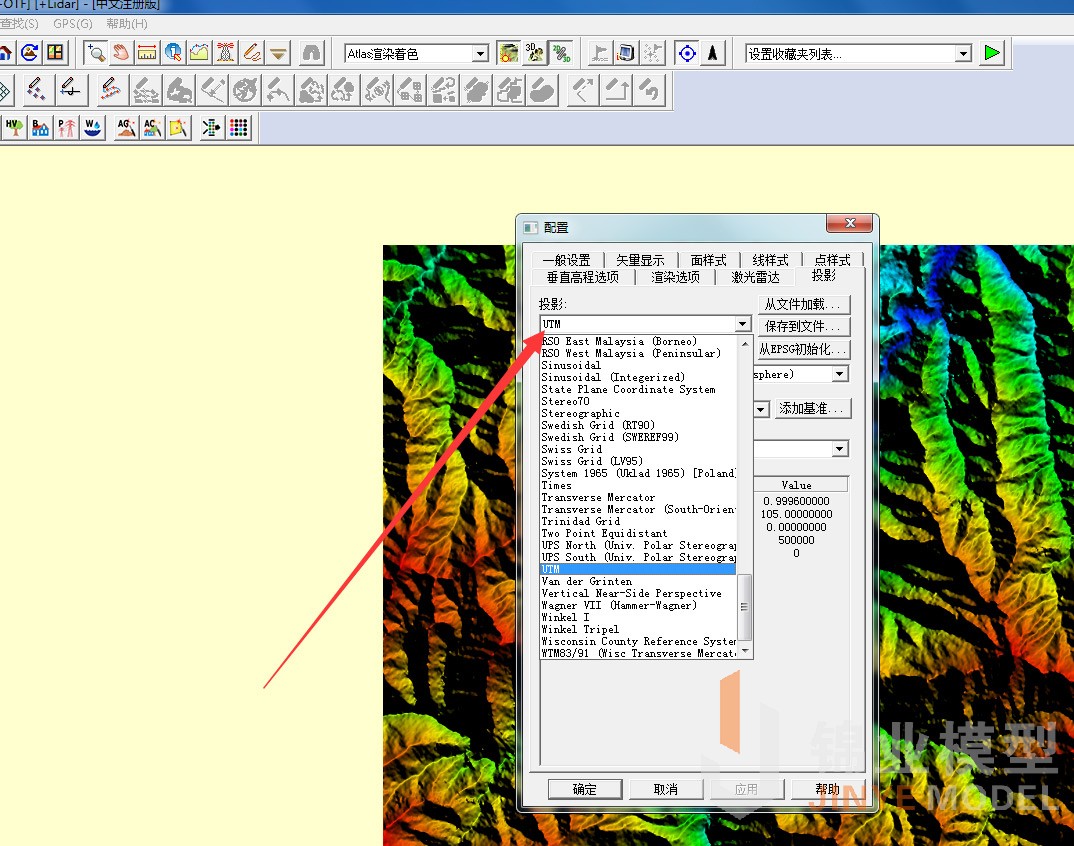

高程数据转投影

      之后在分析菜单栏下点击生成等高线(从高程地形数据)弹出对话框根据需求设置相关参数,点击确定后既生成了该区域的等高线。

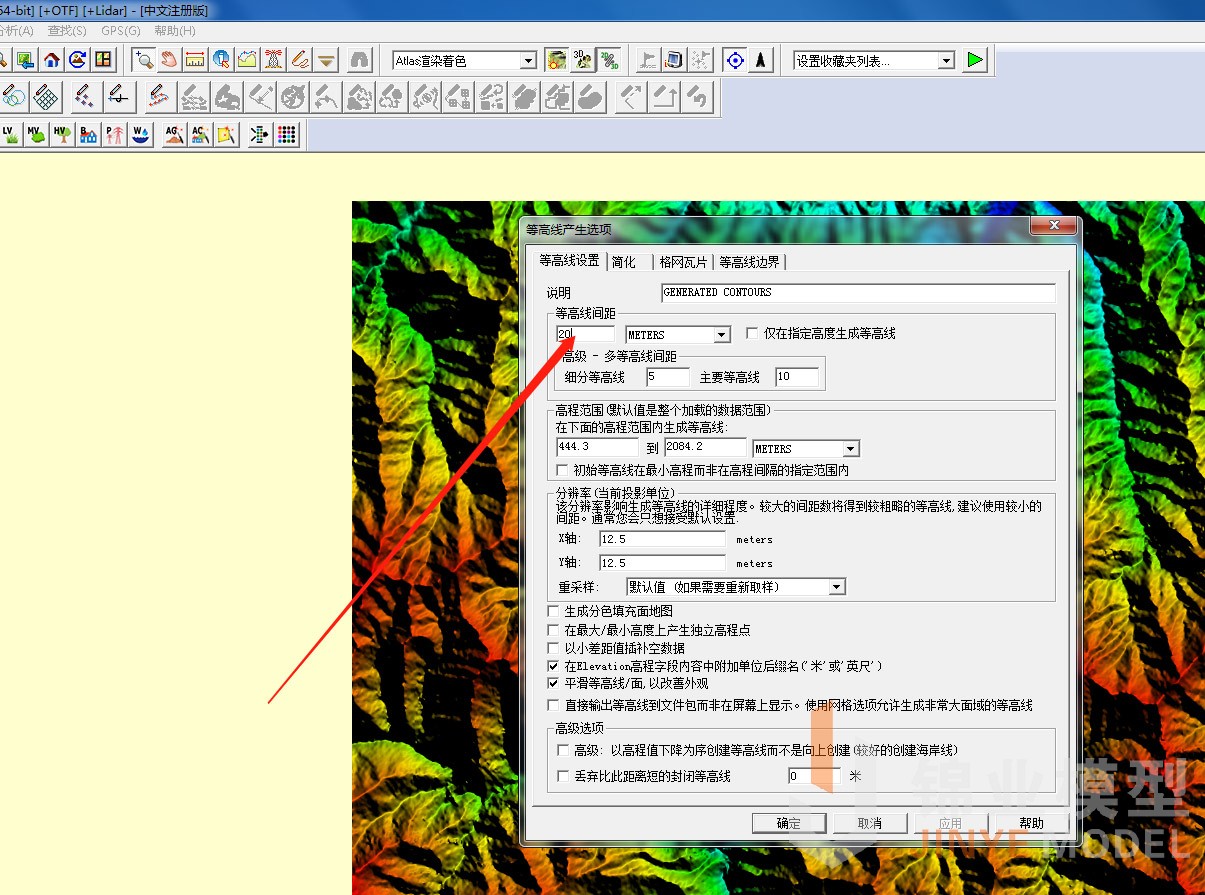

设置等高线间距

      随之点击文件-输出-输出矢量(激光雷达格式)-选择输出格式为CAD点击确定即可。

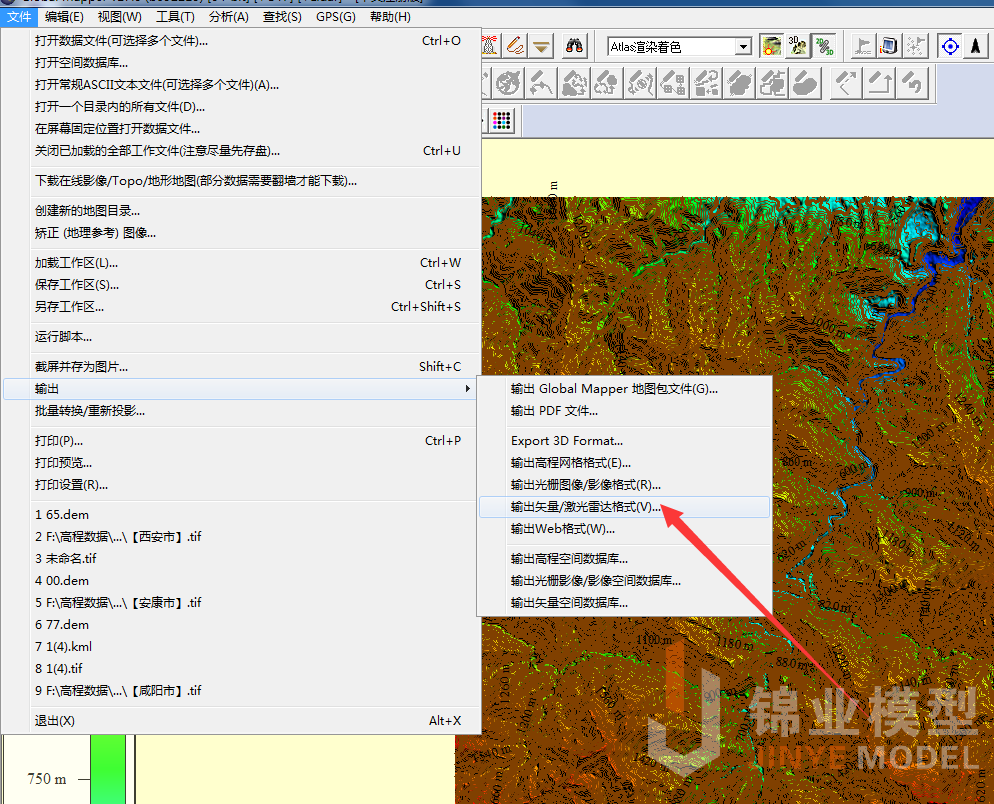

输出等高线

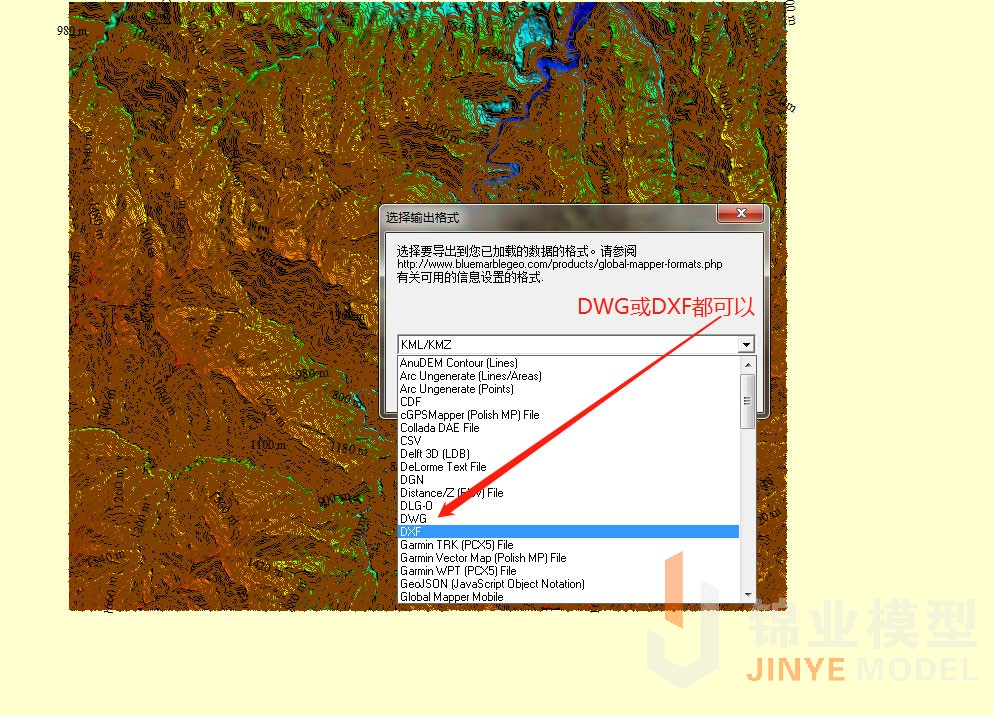

保存DXF格式CAD格式

      用此种方法生成的等高线可用CAD打开,也可在SU或者犀牛等建模软件中直接建模使用。
